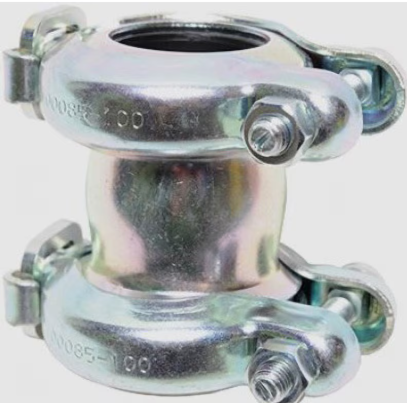

YOKOHAMA FLEX COUPLING

M1600-038-0200 M1600-050-0225 M1600-100-0288
M1600-125-0325 M1600-150-0350 M1600-200-0400
M1600-250-0650 M1600-300-0650 M1600-350-0650



คุณสมบัติ
● ไม่จำเป็นต้องมีการประมวลผลที่ข้อต่อท่อ
ไม่จำเป็นต้องตัดเกลียว ไม่ต้องใช้เวลาในการติดหน้าแปลน และไม่ต้องดำเนินการใดๆ เช่น การเชื่อม เพียงแค่ตัดท่อให้มีความยาวที่เหมาะสมและกำจัดเศษโลหะออกเพื่อใช้งาน
ข้อต่อท่อได้รับการออกแบบให้มีระยะห่างสูงสุด จึงไม่จำเป็นต้องวัดความยาวท่ออย่างแม่นยำ
● ปะเก็นยางยืดหยุ่น ใช้เพื่อดูดซับแรงสั่นสะเทือนของท่อ
● ติดตั้งง่ายด้วยประแจเพียงตัวเดียว
● สามารถต่อเข้าด้วยกันได้แม้ว่าท่อจะมีความเยื้องศูนย์เล็กน้อย
ปะเก็นยางมีความยืดหยุ่นสูงและสามารถดูดซับความเยื้องศูนย์ของท่อได้สูงสุด ±4° (สำหรับผู้ที่ไม่มีการประมวลผลการโป่งพอง ขีดจำกัดอยู่ที่ ±2° เหมือนเดิม)

ข้อมูลจำเพาะ
แรงดัน
3/8 ถึง 3/4 2.06MPa (21.0kg/cm2)
1 ถึง 2 1.37MPa (14.0kg/cm2)
21/2 หรือมากกว่า 0.98MPa (10.0kg/cm2)

อุณหภูมิ
-30℃ ถึง +120℃ (ปะเก็นมาตรฐาน)
หากแรงดันใช้งานอยู่ที่ 0.69MPa (7kg/cm2) หรือต่ำกว่า อุณหภูมิที่ต่ำถึง -40℃ ก็เป็นไปได้

ของเหลว
อากาศ น้ำ น้ำมัน ผง และอื่นๆ

การใช้งาน
เครื่องกรองน้ำในครัวเรือนและสระว่ายน้ำ ตัวกรอง การเชื่อมต่อท่อกรองน้ำมัน ตะแกรงสั่นเอนกประสงค์ ตู้แช่แข็งเทอร์โบขนาดใหญ่ ฯลฯ ภาชนะและข้อต่อท่อ



item	pipe size	external diameter of pipe
M1600-038-0200	3/8B	17.3mm
M1600-050-0225	1/2B	21.7mm
M1600-075-0250	3/4B	27.2mm
M1600-100-0288	1B	34.0mm
M1600-125-0325	1+1/4B	42.7mm
M1600-150-0350	1+1/2B	48.6mm
M1600-200-0400	2B	60.5mm
M1600-250-0650	2+1/2B	76.3mm
M1600-300-0650	3B	89.1mm
M1600-350-0650	3+1/2B	101.6mm
AY6500-4-650	4B	114.3mm
